선박 전력변환장치

선박용 전동기의 효율적인 제어를 위한 LV VFD

선박 전력변환장치, LV VFD

LV VFD(Low Voltage Variable Frequency Drive)는 저압(1,000V 이하) 전동기를 위한 최적의 구동 솔루션 입니다.
주파수 제어를 통해 속도와 토크를 정밀하게 제어하여 에너지 절감, 설비 보호, 운항 효율 향상 을 동시에 실현하며 펌프, 팬, 추진기, 크레인, 컴프레서 등
다양한 선박 설비에 적용되어, 안정적이고 경제적인 운항 환경을 제공합니다.

LV VFD 특징

정밀한 속도 및 토크 제어

V/f 제어, 벡터 제어, DTC 등
다양한 구동 알고리즘 지원

우수한 내환경성

해양 환경에 최적화된
방수·방진(IP54 이상) 및 진동 대응 설계

다양한 냉각 방식 적용

공냉 및 수냉 방식 모두 지원
(엔진룸, 밀폐 공간 대응)

선급 인증 대응

주요 선급 기준에 맞춘 설계 및 시험
(DNV 사이버복원력, KR 선급인증)

  • 정밀한 속도 및 토크 제어

    V/f 제어, 벡터 제어, DTC 등 다양한 구동 알고리즘 지원

  • 우수한 내환경성

    해양 환경에 최적화된 방수·방진(IP54 이상) 및 진동 대응 설계

  • 다양한 냉각 방식 적용

    공냉 및 수냉 방식 모두 지원 (엔진룸, 밀폐 공간 대응)

  • 선급 인증 대응

    주요 선급 기준에 맞춘 설계 및 시험 (DNV 사이버복원력, KR 선급인증)

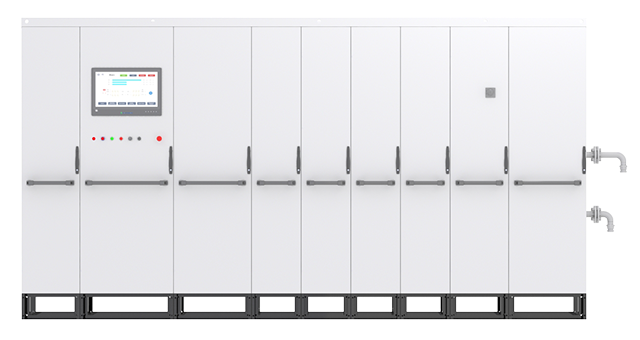

국내 최초 선박 축발전기용 3MVA VFD

제품 사양

(1) 단품 기준 최대 3MVA(690Vac) 양방향 전동기 제어/계통연계 운전
(2) 750kVA급 단위 PEBB 모듈 설계로 유연한 용량 선정
(3) 축발전기(S/G)적용 시 PTO, PTI, PTH 운전모드 지원
(4) 전동기/발전기 3종(유도전동기, 영구자석형/권선형 전동기) 벡터제어
(5) 전동기/발전기 3종(유도전동기, 영구자석형/권선형 전동기) 위치/속도 센서리스 제어
(6) 계통 전력계통 운용 가능
(7) 계통 내 외부 발생 고연계운전 시 GFM기능으로 안정적인 조파 능동 필터링 기능
단품 기준 최대 3MVA(690Vac) 양방향 전동기 제어/계통연계 운전 750kVA급 단위 PEBB 모듈 설계로 유연한 용량 선정 축발전기(S/G)적용 시 PTO, PTI, PTH 운전모드 지원 전동기/발전기 3종(유도전동기, 영구자석형/권선형 전동기) 벡터제어 전동기/발전기 3종(유도전동기, 영구자석형/권선형 전동기) 위치/속도 센서리스 제어 계통 전력계통 운용 가능 계통 내 외부 발생 고연계운전 시 GFM기능으로 안정적인 조파 능동 필터링 기능
